側式注膠多槍多膠缸氣液增壓型分體機

LPMS 1000HMG

側式注膠多槍多膠缸氣液增壓型分體機

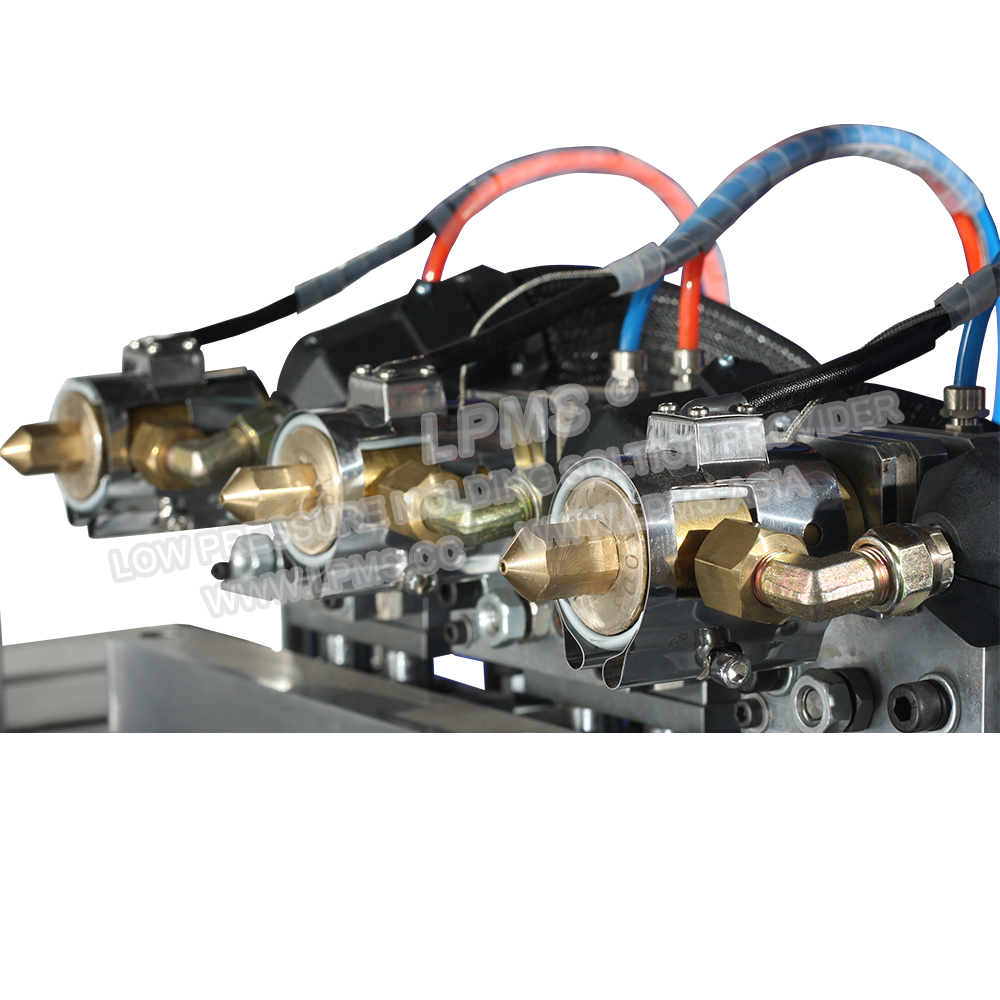

l 多注膠槍、多膠缸，可在一臺設備上進行不同顏色或型號膠料的生產

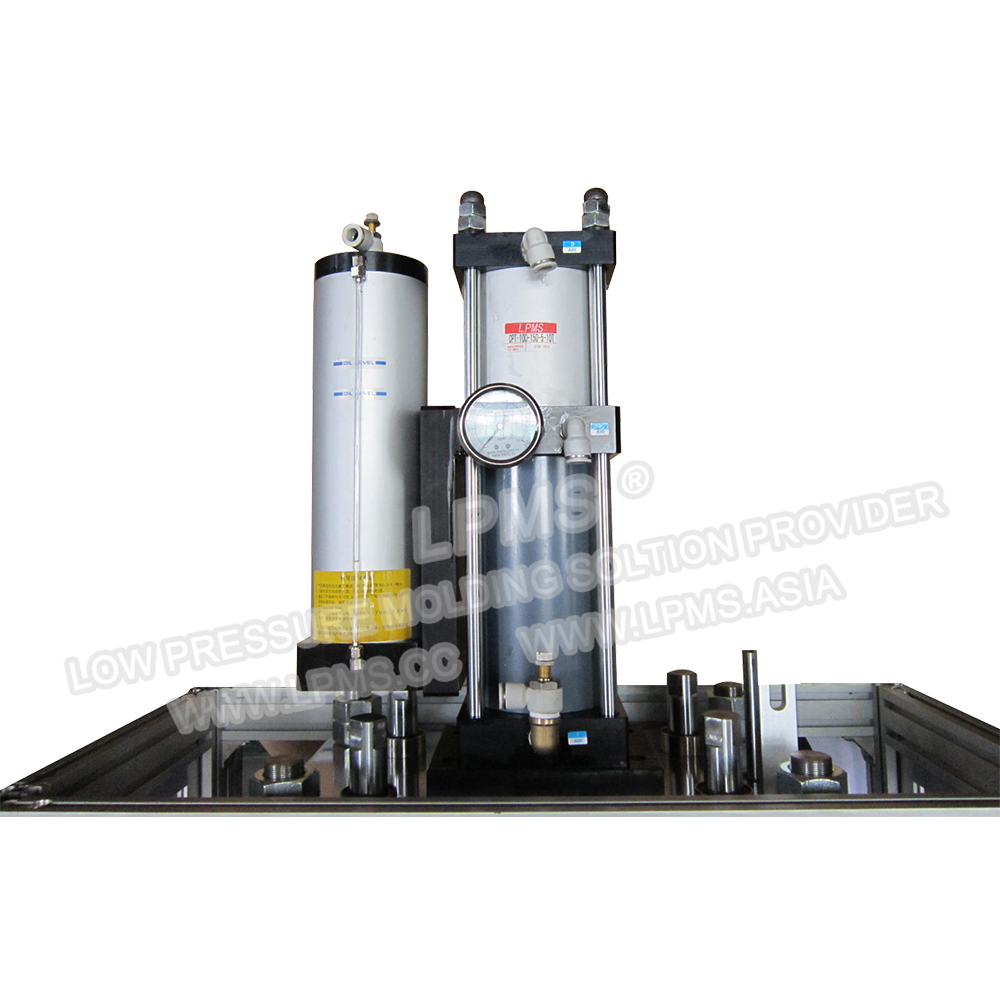

l 採用氣液增壓缸，適合注膠面積較大、注膠量大產品的大批量生產

l 自診功能和各種故障報警

l 注膠壓力可通過面板壓力調節閥進行調節

l 操作臺和熔膠系統採用分體佈局，使用靈活

l 注膠系統各部件採用模組化設計,維修及保養方便快速

l 多段控溫，膠缸、膠管和膠槍均可獨立控制

l 定時加熱、超溫報警和自動停止加熱功能

l 工作保護採用雙手操作按鈕、光柵

l 標準化、系列化模架設計，方便快速更換模具

l 產品頂出裝置,方便取出產品

運用範圍

　側式注膠系列, 給予多模穴與滑塊機構的模具較大的運用空間，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型後產品具有絕緣與防水等性能。廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。

產品規格

設備尺寸 / 重量	1120 mm x 1000 mm x 2310 mm / 1200 Kg
佔地面積	2000 mm x 2000 mm
工作檯面離地高度	860 mm
包裝尺寸 / 重量	1310 mm x 1150 mm x 2330 mm / 1300 Kg
熔膠系統與數量	MT-05 x 3或更多
自動加料系統	選配
最大注膠量	5.8 g / RPM
注膠槍型號與角度	LPMS-G02 / 36.4°
注膠管編號與數量	LPMS-H16J x 2或更多
輸入電壓 ³	200-240 VAC / 1 Phase / 50 Hz
溫控分區	9
溫度範圍 ⁴	室溫至250℃
最大功率	13.5 Kw
最低工作氣壓	0.5MPa
用氣量	0.1m³ / min
合模方式	氣液增壓缸
合模力	最大5T（選配10T）
合模行程	150 mm
控制系統	7 in”人機介面，PLC控制
安全保護	光柵
標準模具尺寸	N/A
模具最大尺寸	600 mm x 180 mm x 275 mm
可注塑產品設計最大尺寸	500 mm x 70 mm x 10 mm
